با برق اضطراری آسانسورها بیشتر آشنا شوید
یو پی اس (UPS) یک منبع تغذیه بدون وقفه است که در زمان قطعی یا نوسان شدید برق، انرژی الکتریکی پایدار را برای تجهیزات حساس تأمین میکند. در بسیاری از ساختمانها، یو پی اس برای سیستمهای امنیتی مانند دوربینهای مداربسته، تجهیزات شبکه و سرورها استفاده میشود تا در صورت قطع برق، این تجهیزات خاموش نشوند و امنیت یا اطلاعات به خطر نیفتد.
وقتی برق شهری قطع میشود، دوربینهای مداربسته، سیستمهای کنترلی و بسیاری از تجهیزات حیاتی بدون وجود UPS بلافاصله خاموش میشوند و این موضوع میتواند برای خانهها، شرکتها و مجموعههایی که امنیت و پایداری عملکرد برایشان مهم است مشکلساز شود. به همین دلیل، استفاده از یو پی اس برای دوربین مداربسته و سایر سیستمهای امنیتی به یک استاندارد تبدیل شده است.
همین منطق درباره آسانسور هم صدق میکند. آسانسور مستقیماً از برق شهری تغذیه میشود و تا زمانی که برق وجود دارد، بدون مشکل کار میکند؛ اما به محض قطع برق، کابین آسانسور در همان نقطه متوقف میشود و اگر فردی داخل کابین باشد، ممکن است در میان طبقات گیر کند. این توقف ناگهانی، علاوه بر ایجاد استرس و ترس، میتواند برای کودکان، سالمندان یا افراد دارای مشکلات قلبی و جسمی، خطرناک هم باشد.
از طرفی قطع برق در ساختمانهای چند طبقه، عبور و مرور ساکنین را هم با مشکل جدی مواجه میکند. در روشهای قدیمی، برای رها کردن افراد داخل آسانسور لازم است ترمز مکانیکی توسط اهرم مخصوص آزاد شود و کابین با چرخ دستی به صورت دستی جابهجا گردد؛ کاری که هم زمانبر است، هم نیاز به تخصص دارد و هر کسی قادر به انجام آن نیست.
با استفاده از یو پی اس مخصوص آسانسور، این فرآیند به صورت اتوماتیک انجام میشود. به محض قطع برق، UPS وارد مدار میشود و برق اضطراری مورد نیاز را تأمین میکند تا کابین در کوتاهترین زمان به نزدیکترین طبقه منتقل شده و درب آن باز شود. به این ترتیب، دیگر نیازی به دخالت دستی، باز کردن ترمز مکانیکی یا حضور تکنسین در لحظه نیست.
این موضوع فقط مختص آسانسورهای مسافربر نیست؛ بسیاری از کارخانهها، انبارها و مجموعههای صنعتی نیز از بالابرها و انواع لیفتهای برقی استفاده میکنند که در زمان قطع برق از کار میافتند. در این فضاها نیز استفاده از یو پی اس در مسیر تغذیه بالابر، باعث میشود عملیات جابهجایی متوقف نشود یا حداقل دستگاه بتواند سیکل کاری را به شکل ایمن به پایان برساند.
UPS در آسانسور چگونه کار میکند؟
وظیفه اصلی یو پی اس آسانسور این است که به محض قطع شدن برق شهری، بدون وقفه وارد مدار شود و برق مورد نیاز سیستم آسانسور را تأمین کند تا کابین در کوتاهترین زمان ممکن به نزدیکترین طبقه حرکت کرده و در آنجا متوقف شود. این فرآیند معمولاً در بازه زمانی کوتاهی (در حد چند ده ثانیه، بسته به نوع سیستم و ارتفاع مسیر) انجام میشود تا افراد داخل کابین کمترین استرس و معطلی را تجربه کنند.

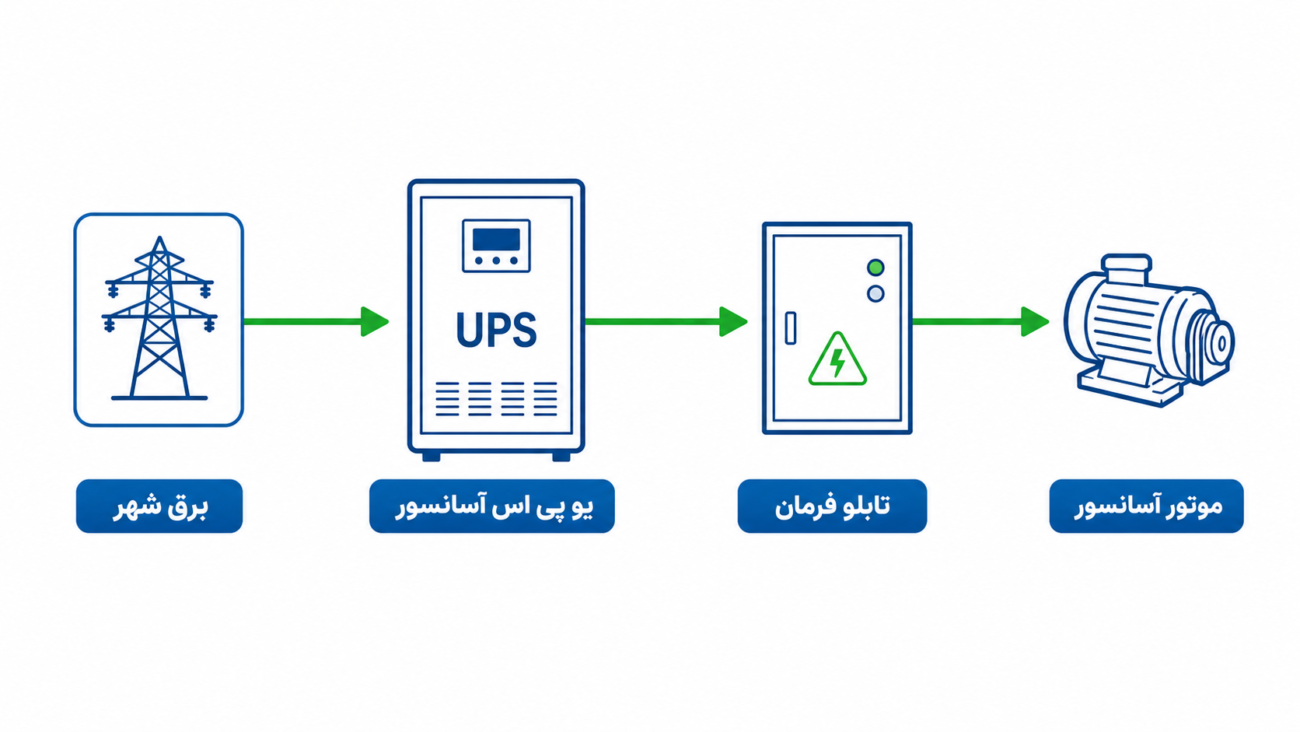

نحوه کار به این صورت است که تا زمانی که برق شهر برقرار است، یو پی اس بین برق ورودی و تابلو فرمان آسانسور قرار گرفته و ضمن عبور دادن برق، باتریهای داخلی خود را نیز در حالت شارژ نگه میدارد. در لحظهای که قطعی برق رخ میدهد، یو پی اس در کسری از ثانیه از حالت بایپس به حالت تأمین برق از باتری سوئیچ میکند و اجازه نمیدهد برق تابلو فرمان، موتور یا سیستمهای کنترلی آسانسور بهطور ناگهانی قطع شود.
مطالب پربازدید!UPS: راهحل حفاظت از دستگاهها در زمان قطعی برق
در آسانسورهای مجهز به درایو، زمانی که برق قطع میشود، مگنت ترمز آزاد میشود و سیستم کنترل با کمترین آمپر مورد نیاز، کابین را به سمت بالا یا پایین (هر طرفی که بار و مصرف کمتر باشد) حرکت میدهد تا به نزدیکترین طبقه برسد. در آن طبقه دربها بهصورت ایمن باز میشوند و پس از آن، سیستم در حالت انتظار قرار میگیرد تا برق شهر مجدداً وصل شود.
بعد از وصل شدن مجدد برق، یو پی اس دوباره وارد حالت شارژ میشود تا باتریها تا سطح مورد نیاز شارژ شوند و آماده استفاده در قطعی بعدی باشند. این چرخه بارها و بارها بدون نیاز به مداخله دستی تکرار میشود، به شرطی که ظرفیت و کیفیت یو پی اس و باتریها متناسب با نوع آسانسور و میزان استفاده انتخاب شده باشد.
برای آسانسورهای بدون گیربکس (گیرلس) که معمولاً در برجها و ساختمانهای مدرن استفاده میشوند، استفاده از منبع تغذیه پشتیبان اهمیت بیشتری دارد؛ زیرا این آسانسورها به دلیل تکنولوژی خاص موتور و درایو، نسبت به نوسانات و قطعی برق حساستر هستند و وجود یک UPS مناسب، امنیت و پایداری عملکرد آنها را تضمین میکند.
در این میان، نوع باتری مورد استفاده نیز مهم است. باتریهای موسوم به Black-out معمولاً برای تأمین توان پشتیبان استفاده میشوند و لازم است ماهیانه بهصورت دستی چند بار بررسی و شارژ شوند. در مقابل، باتریهای مخصوص یو پی اس (Sealed Lead Acid یا باتریهای VRLA) به صورت خودکار توسط شارژر داخلی UPS شارژ میشوند و نیاز به رسیدگی و نگهداری کمتری دارند. این موضوع هزینه نگهداری سیستم را کاهش داده و احتمال خطای انسانی را نیز کمتر میکند.
چرا منبع تغذیه بدون وقفه برای آسانسور نیاز است؟
بیشتر آسانسورهای مدرن به گونهای طراحی و سیمکشی شدهاند که بتوان امکان اضافه کردن یو پی اس یا برق اضطراری را به آنها فراهم کرد. این قابلیت باعث میشود بعد از نصب اولیه آسانسور نیز بتوانید با افزودن یک UPS مناسب، سطح ایمنی و آسایش ساکنین را چند درجه افزایش دهید.
نقش یو پی اس فقط در زمان قطعی برق نیست؛ این دستگاه در برابر نوسانات ولتاژ، افت و افزایش ناگهانی برق شهر، نویزهای الکتریکی و اعوجاجات موجود در شبکه هم نقش حفاظتی دارد. وجود این لایه حفاظتی باعث میشود بردهای الکترونیکی، درایو، موتور و سایر قطعات حساس آسانسور کمتر تحت استرس الکتریکی قرار بگیرند و در نتیجه، تعداد خرابیها و نیاز به تعمیرات کاهش یابد و عمر مفید قطعات افزایش پیدا کند.
از منظر ایمنی، نبود یو پی اس در آسانسور به معنای پذیرش ریسک گیر کردن افراد در کابین، افزایش احتمال آسیبهای جسمی ناشی از استرس یا شرایط خاص پزشکی و حتی بروز خسارتهای حقوقی برای مالک یا مدیر ساختمان است. در بسیاری از استانداردها و مقررات جدید، استفاده از سیستم نجات خودکار در آسانسور (که معمولاً به کمک UPS انجام میشود) به عنوان یک الزام یا حداقل یک توصیه جدی مطرح است.
برای تأمین برق اضطراری آسانسور، استفاده از باتریهای باکیفیت اهمیت زیادی دارد. به عنوان مثال، باتری ۱۲ ولت ۱۸ آمپر صباباتری یکی از گزینههای رایج و قابل اعتماد برای استفاده در سیستمهای UPS است که در بسیاری از کاربردها، از جمله برق اضطراری آسانسور، مورد استفاده قرار میگیرد. انتخاب ظرفیت و تعداد این باتریها باید بر اساس توان مصرفی آسانسور و مدت زمان مورد نیاز برای عملکرد اضطراری انجام شود.
انواع یو پی اس برای استفاده در آسانسور
یو پی اسها در کاربرد آسانسور، معمولاً بر اساس توان و نحوه تأمین برق، به دو دسته کلی تقسیم میشوند: UPS با توان بالا و UPS با توان پایین. انتخاب بین این دو نوع، به نوع آسانسور، تعداد توقفها، تعداد واحدهای ساختمان، بودجه و سطح ایمنی مورد انتظار بستگی دارد.
UPS با توان بالا
در سیستمهای یو پی اس با توان بالا، در زمان قطع برق، تقریباً تمام تجهیزات اصلی آسانسور (شامل موتور، تابلو فرمان، مدارهای کنترلی و سیستم روشنایی کابین) میتوانند برای مدت مشخصی به کار خود ادامه دهند. در این حالت، آسانسور قادر است چندین حرکت کنترلشده انجام دهد، افراد را به طبقات مختلف منتقل کند یا حداقل چند سیکل کامل نجات اضطراری را انجام دهد.
مطالب پربازدید!باتری UPS موارد کاربرد و آشنایی با آن
این نوع UPS معمولاً برای ساختمانهای پر رفتوآمد، برجهای مسکونی و تجاری، بیمارستانها و مکانهایی که توقف طولانی آسانسور به هیچ عنوان قابل قبول نیست، انتخاب میشود. به دلیل توان و ظرفیت بالاتر، ابعاد و هزینه این مدلها نیز بیشتر است، اما در عوض سطح بالاتری از ایمنی و آسایش را فراهم میکنند.
UPS با توان پایین
در مقابل، یو پی اس با توان پایین برای سناریوهایی طراحی شده که هدف اصلی، فقط خروج ایمن مسافر از کابین و حفظ حداقلی کارکرد آسانسور در لحظه قطعی برق است. در این سیستمها، UPS معمولاً برق روشنایی کابین آسانسور، مدارهای کنترلی لازم و سیستم بازکننده درب را تأمین میکند تا کابین به نزدیکترین طبقه منتقل شده و دربها باز شوند.
این نوع یو پی اسها نمیتوانند موتور الکتریکی آسانسور را به طور کامل در حالت کاری عادی تغذیه کنند و بیشتر برای انجام حرکتهای محدود و اضطراری طراحی شدهاند. پس از انجام عملیات نجات و باز شدن درب، سیستم در حالت توقف ایمن قرار میگیرد تا برق شهر دوباره برقرار شود. این گزینه برای بسیاری از ساختمانهای مسکونی کمتردد، راهحلی اقتصادی و در عین حال ایمن محسوب میشود.
ویژگیهای برق اضطراری یا یو پی اس برای آسانسور
یو پی اسهای مخصوص آسانسور به گونهای طراحی شدهاند که عملکرد کاملاً خودکار داشته باشند و در زمان قطعی برق یا بروز مشکل در شبکه، بدون دخالت کاربر وارد مدار شوند. این خودکار بودن، مهمترین فاکتور در افزایش ایمنی مسافران داخل کابین است؛ زیرا در شرایط بحرانی، نمیتوان روی حضور بهموقع تکنسین یا اپراتور حساب کرد.
ابعاد و طراحی این دستگاهها به شکلی است که بتوان آنها را در اتاق آسانسور، کنار تابلو فرمان یا محلهای استاندارد دیگر نصب کرد. بسیاری از مدلها دارای طراحی کامپکت و ماژولار هستند تا در فضاهای محدود نیز قابل استفاده باشند. علاوه بر این، یو پی اسها بدون تولید دود، آلودگی صوتی یا آلایندههای محیطی کار میکنند، که این موضوع آنها را برای استفاده در محیطهای مسکونی، اداری و تجاری به انتخابی کاملاً مناسب تبدیل میکند.
یکی دیگر از ویژگیهای مهم یو پی اس، ظرفیت قابل تنظیم و انتخابپذیر آن است. با انتخاب توان و ظرفیت مناسب، میتوان مشخص کرد که آسانسور پس از قطع برق چه مدت زمانی امکان انجام حرکت ایمن یا چند سیکل جابهجایی را داشته باشد. این انعطافپذیری، برنامهریزی برای سناریوهای اضطراری را آسانتر میکند و باعث میشود مدیریت ساختمان بتواند بین سطح ایمنی مطلوب و هزینه، تعادل مناسبی برقرار کند.
در هنگام نصب یو پی اس برای آسانسور به چه نکاتی توجه کنیم؟
نصب یو پی اس آسانسور یک کار تخصصی است و باید حتماً توسط تکنسینهای مجرب و شرکتهای معتبر در حوزه آسانسور و برق صنعتی انجام شود. اتصال نادرست، انتخاب مقطع کابل نامناسب، تنظیم ناصحیح پارامترها یا عدم هماهنگی بین UPS و تابلو فرمان آسانسور، میتواند باعث بروز مشکلات جدی، از جمله آسیب به تجهیزات یا اختلال در عملکرد سیستم نجات اضطراری شود.
در مواردی مشاهده شده که برخی خریداران، مخصوصاً افرادی که تا حدی با مسائل فنی آشنا هستند، خودشان اقدام به نصب و راهاندازی یو پی اس کردهاند. این کار اگر بدون دانش تخصصی انجام شود، ممکن است باعث سوختن بردها، کاهش ایمنی، یا حتی از کار افتادن کامل سیستم آسانسور در شرایط اضطراری شود. علاوه بر این، بسیاری از شرکتهای بازرسی و سرویس آسانسور، عملکرد سیستم UPS و نجات اضطراری را در قالب چکلیستهای دورهای بررسی و تأیید میکنند و نصب غیر استاندارد میتواند باعث رد شدن آسانسور در این بازرسیها شود.
پس از نصب، باید عملکرد یو پی اس و سیستم نجات اضطراری در شرایط شبیهسازی شده قطع برق، توسط بازرس یا متخصص آسانسور تست و تأیید شود. همچنین توصیه میشود به صورت دورهای (مثلاً هر چند ماه یکبار) تست عملکرد و وضعیت باتریها بررسی گردد تا در صورت کاهش ظرفیت یا عمر باتری، قبل از بروز مشکل واقعی، نسبت به تعویض آن اقدام شود.
مطالب پربازدید!روش نگهداری باتری یو پی اس (UPS) و افزایش طول عمر آن
اگر برای انتخاب ظرفیت، برند یا نوع یو پی اس مناسب آسانسور خود نیاز به راهنمایی دارید، میتوانید از مشاوران تخصصی در این حوزه کمک بگیرید تا بر اساس توان موتور، تعداد توقفها، ظرفیت مسافر و شرایط شبکه برق ساختمان، بهترین گزینه را به شما پیشنهاد دهند.
یو پی اس بهتر است یا ژنراتور؟
هم یو پی اس و هم ژنراتور میتوانند نقش منبع تغذیه جایگزین را در زمان قطعی برق ایفا کنند، اما نحوه کار، زمان واکنش، شرایط نصب و نگهداری آنها تفاوتهای اساسی با یکدیگر دارد. شناخت این تفاوتها به شما کمک میکند متناسب با نیاز ساختمان، ترکیب مناسب یا گزینه برتر را انتخاب کنید.
ژنراتور (بهخصوص دیزل ژنراتور) با استفاده از سوختهای فسیلی مانند گازوئیل، برق تولید میکند و معمولاً برای تأمین برق بخشهای بزرگی از ساختمان، مثل مشاعات، پمپها، سیستمهای حرارتی و حتی چندین آسانسور به طور همزمان استفاده میشود. روشن شدن ژنراتور پس از قطعی برق معمولاً با چند ثانیه تا چند ده ثانیه تأخیر همراه است، ضمن اینکه در زمان استارت، صدای قابلتوجه و در صورت نبود عایقبندی مناسب، آلودگی صوتی ایجاد میکند.
در مقابل، یو پی اس تقریباً بدون تأخیر، به محض قطع برق وارد مدار میشود و تغذیه تجهیزات را ادامه میدهد. این ویژگی برای آسانسور بسیار حیاتی است، زیرا حتی چند ثانیه قطع کامل برق میتواند به گیر افتادن کابین در میان طبقات منجر شود. یو پی اس بدون سر و صدا کار میکند، دود و آلودگی تولید نمیکند و نیاز به فضای بزرگ مستقل مانند اتاق ژنراتور ندارد.
از نظر شرایط نصب، ژنراتور معمولاً باید از ابتدا در نقشه ساختمان پیشبینی شود، زیرا ابعاد و وزن آن زیاد است و جابهجایی آن بعد از اتمام ساخت سازه سخت یا غیرممکن میشود. همچنین باید برای خروج دود، تهویه و ذخیره سوخت تمهیدات لازم در نظر گرفته شود. در مقابل، یو پی اس به دلیل ابعاد کوچکتر، انعطاف بیشتری دارد و امکان نصب آن حتی پس از تکمیل ساختمان، در اتاق آسانسور یا اتاق برق فراهم است.
در بحث نگهداری، ژنراتور نیازمند سرویسهای منظم، تعویض روغن، بررسی فیلترها و تأمین مداوم سوخت است و در صورت غفلت، ممکن است در زمان قطعی برق روشن نشود یا عملکرد مناسبی نداشته باشد. یو پی اس نیز نیاز به نگهداری دارد، اما این نگهداری بیشتر شامل کنترل وضعیت باتریها، تمیز نگه داشتن محیط و تستهای دورهای است و پیچیدگی و هزینه کمتری نسبت به ژنراتور دارد.
به همین دلیل، در بسیاری از ساختمانها ترکیب ژنراتور و UPS به عنوان راهحل ایدهآل استفاده میشود: یو پی اس بلافاصله بعد از قطع برق، تغذیه آسانسور و تجهیزات حساس را بر عهده میگیرد و پس از روشن شدن ژنراتور و تثبیت ولتاژ، بار به ژنراتور منتقل میشود. اما اگر بخواهید فقط برای آسانسور یک راهکار مستقل و کمهزینه داشته باشید، در اغلب موارد انتخاب یو پی اس مخصوص آسانسور منطقیتر و مقرونبهصرفهتر است.
نتیجهگیری
آسانسوری که به یو پی اس مجهز نیست، در زمان قطع برق میتواند به منبعی از استرس و نگرانی تبدیل شود و حتی خطرات مالی و جانی بالقوهای را برای ساکنین به همراه داشته باشد. وجود یک سیستم برق اضطراری مطمئن که بتواند کابین را در هر شرایطی به نزدیکترین طبقه منتقل کند، امروزه یک گزینه لوکس نیست، بلکه یک ضرورت ایمنی و رفاهی محسوب میشود.
همانطور که در طول مقاله توضیح داده شد، یو پی اس علاوه بر ایجاد امکان نجات خودکار مسافران، با تثبیت ولتاژ و محافظت در برابر نوسانات، به کاهش خرابیها، هزینههای تعمیر و افزایش عمر مفید قطعات آسانسور کمک میکند. بسته به نوع ساختمان، تعداد طبقات و سطح استفاده، میتوانید بین یو پی اس با توان بالا یا توان پایین انتخاب کنید و در صورت نیاز، آن را در کنار ژنراتور به عنوان یک راهکار مکمل به کار بگیرید.
اگر هنوز درباره انتخاب توان مناسب، نوع UPS، ظرفیت باتریها یا هماهنگی آن با سیستم آسانسور ساختمان خود سؤال دارید، پیشنهاد میشود قبل از خرید با مشاوران تخصصی در این حوزه صحبت کنید تا بر اساس شرایط واقعی پروژه، بهترین راهکار را به شما معرفی کنند.
